履带式抛丸清理机结构特点技术参数

文章出处:原创 编辑:抛丸机发表时间:2015-5-9 11:56:57 浏览人数:723,1,0
    本机已是适应市场需求的一种大型履带式抛丸机清理设备。履带式抛丸清理机由于清理效果好、装卸料方便、易于实现自动化或半自动化而被广泛使用。
履带式抛丸清理机结构特点技术参数
1、特点:
    a.具有抗扭、高刚性的机身壳体。
    b.合理的链传动系统和几何运动原理,确保坚固、重叠的履带板始终保持平整连接。
    c.高质量的铸造链环,经过精密的加工和硬化处理。
    d.经过硬化处理和磨削的链销,在长时间的负载运行后仍具有最小的公差间隙。
    c.先进的人机环境,易于维护:①所有的轴承都被安装在抛丸室外部。②所有防护板的固定件均安装在抛丸室外部,既易于拆卸也保证固定件不受到抛丸流的损耗。③料门的上、下位置都有限位开关进行限位控制,而且有安全限位开关监控。①料门的机械部分配合安全部件,保护操作者的安全(电磁制动电机,限位开关,钢丝绳松弛监控装置)。③所有的易损件均可容易快速地被更换。
    f.针对不同的生产条件,分离器分为风选和磁选两种形式供用户选择。
   g.本机采用PC;控制,可手动或自动控制。
履带式抛丸清理机结构特点技术参数
2、结构组成:
    本机主要由抛丸室、门升降机、抛丸器总成、螺旋输送器、提升机、分离器、供丸系统、维修平台、履带传动系统、除尘系统等组成,见图1.
2. 1、清理室:
    室体由钢板、型材焊接而成,内部可能受到弹丸抛打的部位衬有特种耐磨护板。室体两侧及后壁设有检修门,用来检查、调整和更换履带。
2. 2、履带传动系统:
    整条履带由履带板及左右链环栓接而成。履带板用45号钢焊接而成,左右链环材料为铸造高锰钢。
图1履带式抛丸清理机结构组成
图1履带式抛丸清理机结构组成
1.抛丸室2.抛丸器总成3.供丸系统4.维修平台5.集尘器6.门升降泪L 7.分离器8.提升机9.履带传动系统10.螺旋输送机
履带由一台轴装式圆弧齿圆柱蜗杆减速器直接驱动,带动工件翻转,使工件得到全而清理。

2. 3、门装置:
    由钢丝绳的牵引来控制门的开启,门内壁衬有可更换的耐磨护板,门上的辊轮沿着固定的轨道平稳地移动。门周边设有迷宫式密封装置,以防比弹丸外溢,门内侧上的挡板可防比工件在门与履带之间堆积,门两侧有比落安全装置。

2. 4、弹丸循环系统:
    弹丸循环系统包括底部料斗、螺旋输送机、提升机、分离器、供丸闸门和抛丸器。弹丸靠自重从分离器下方的贮丸斗中流出,定量地通过供丸闸门进入抛丸器,从高速回转的抛丸器中抛出用于清理工件。抛出的弹丸经履带板、底部料斗、螺旋输送机、提升机进入到分离器,经分离器分选后,合格弹丸进入贮丸斗,供抛丸器循环使用。分离出的较大颗粒从废料管中流出,细小粉尘进入除尘系统净化。
履带式抛丸清理机结构特点技术参数
2. 5、加料机:
    由支架、加料车斗、翻转架和驱动装置组成。支架两侧有防护挡板,支架支撑着一副翻转架。驱动机构启动时,卷筒转动卷绕钢丝绳,从而使料斗沿翻转架内槽上升,同时翻转架围绕支撑点旋转,使料斗在上升与旋转中转向室体,而将工件倾出倒入滚筒内。
驱动轴承端有一行程开关,限制料斗上升终点。料斗下落后有一行程开关给出信号,表示动作完成。

2.6、抛丸器:
    本机选用Q035型抛丸器,它由叶轮、主轴及主轴承座、分丸轮、定向套、叶片等件组成。分丸轮固定在主轴上与叶轮一同旋转,定向套则由定向套压圈固定在罩壳上。将定向套的窗口转动,可随意变更弹丸的抛出方向。窗口的角度大小,决定弹丸的径向散
射角,一般径向散射角比定向套口角度大10°左右,弹丸的轴向散射角约为8°,定向角约为90°,抛射角约为40°,弹丸的抛射带成橄榄状。抛射情况见图2。

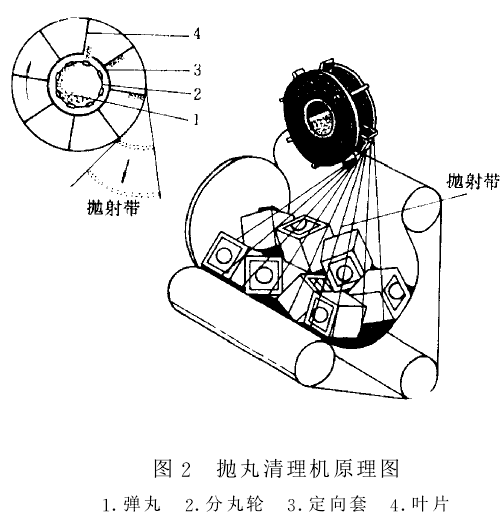

图2抛丸清理机原理图
图2抛丸清理机原理图


2. 7、风选分离器:
    来自清理室的弹丸借防尘板4和活动闸板5分配到分离器的整个宽度上,弹丸混合物必须呈均匀流幕状从气道8旁流过,在这里杂物由空气流抽走。在这些杂物中大颗粒落入沉积室10,而细小颗粒落入沉积室9,只有粉尘通过吸除接管吸入除尘器(见图3所示)。

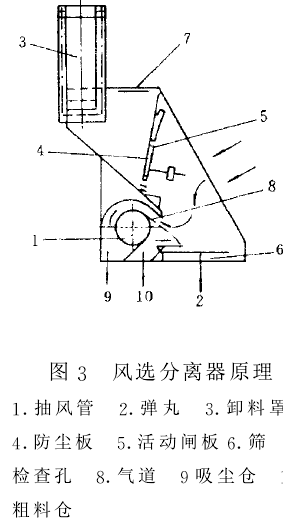

图3风选分离器原理
图3风选分离器原理

3、技术参数:
              抛丸器 数量 1台
              抛丸量 360kg/h
              电机功率 22kW
              履带传动  端盘直径  1150mm
              端盘间距  1200mm
              装料容量  0. 5m
              最大单件重  200kg
              装料重量  150okg
              工件最大尺寸  550mm
              除尘风量    5000m3/h
             给料机最大装料量 1500kg
             装料容量 0. 5mm3
本机清理效果好,备受用户欢迎己批量生产。
