抛喷丸清理室的用途和适用范围
文章出处：本站
编辑：抛丸机发表时间：2015-09-22
本机采用吊钩、回转台车两种运转工件的型式;具备抛丸和喷丸两种清理手段和PC自动化控制。适用于机床、机车车辆、大中型铸造车间的树脂砂铸件和粘土砂铸件的抛喷丸落砂和表面清理;以及其他大型工件的清理。
1、主要规格和技术参数：
室体有效容积(长X宽X高): 10000 X 5000 X 5300mm
翻转吊具最大吊重: 15吨
被清理工件最大外形尺寸(长x直径): (3000-6500)X 2500mm
起重速度: 7m/min
运行速度: 4m/min
回转台车
1)最大载重量: 30吨
2)被清理工件最大外形尺寸(直径X高): 4000 X 2500mm
3)转台速度: 2. 01r/min
4)台车移动速度: 17. 05r/min
2、主要结构及工作原理：

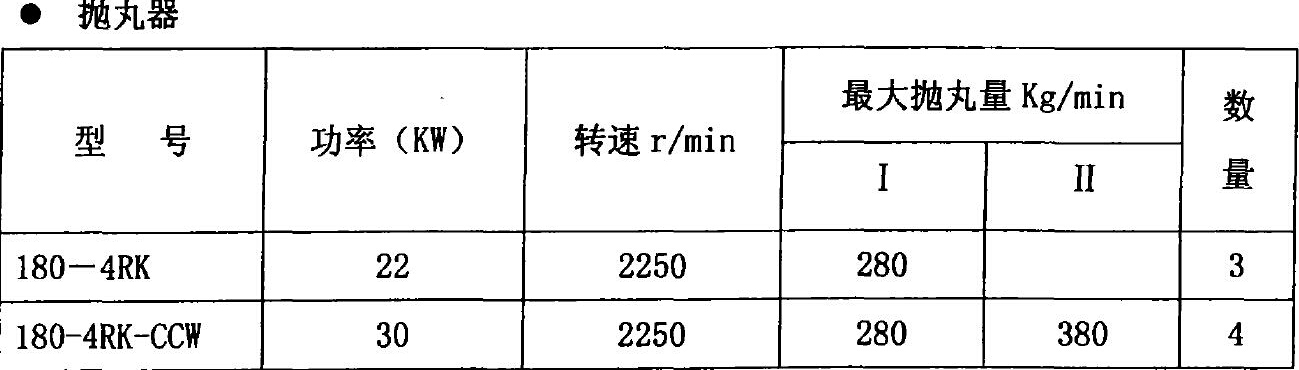

抛丸器
高效喷砂机
1)型号: ACR-3
2)容积: 226升
| 3)工作压力: | 0. 6-0. 7Mpa |
| 4)压缩空气消耗量: | 6. 4m'/mi n |
| 总功率: | 418. 7KW |
| 抛丸器: | 30 X 4=120KW |
| 回转台车: | |
| 行走: | 22 X3=66KW |
| 回转: | 2. 2KW |
| 运载机构: | |
| 行走: | |
| 起重: | |
| 翻转吊具: | 13 X 2=26KW |
| 提升机: | 3 X 2=6KW |
| 磁分离器: | 15 X 2=30KW |
| 螺旋输送机: | 15KW |
| 分离器: | 11KW |
| 振动输送机: | 15KW |
| 除尘系统: | 3X4=12KW |
| 储丸斗: | 105. 3KW |
| 总通风量: | 2. 2KW |
| 室体: | 67300 m3/h |
| 分离器: | 47700m3/h |
| 提升机(弹丸循环系统): | 16000 m3/h |
| 地坑抽风罩: | 1300 m3/h |
| 电机控制方式: | 2300 m3/h |
| 首次弹丸加入量: | PC控制 |
| 弹丸规格(铸钢丸) | 10吨 |
| 机器外形尺寸(不包含除尘系统) | 1.2一2mm |
| 长X宽x高(不包含立柱外道轨) | 16100 X 9760 X 11303mm |
| 地面以下最深处: | 4965mm |
| 机器重量: | 147吨 |
2、主要结构及工作原理：
机器的结构如图2. 2. 1、图2. 2. 2、图2. 2. 3所示。由室体、补丸斗、运载机构、翻转吊具、回转台车、振动输送机、磁分离器、螺旋输送器、提升机、分离器、输丸系统、抛丸器、高效喷砂机、气路系统、除尘系统、主机基础，电气等主要部分组成。

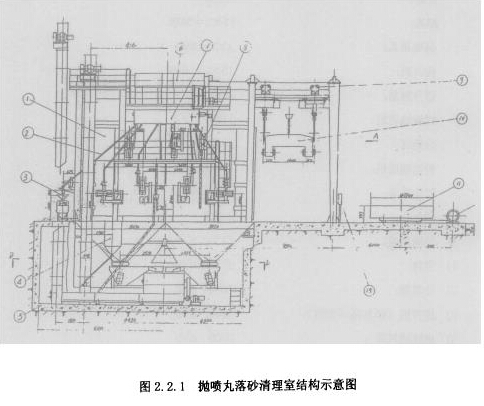

图2. 2. 1抛喷丸落砂清理室结构示意图

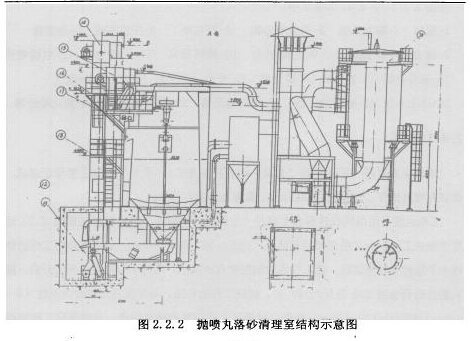

图2. 2. 2抛喷丸落砂清理室结构示意图

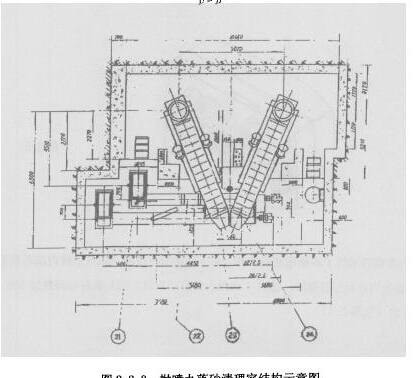

图2. 2. 3抛喷丸落砂清理室结构示意图
在图2. 2. 1, 2. 2. 2, 2. 2. 3中:
1一室体2一输丸系统3一高效喷砂机4一补丸斗5一主机基础6一分离器7一储丸斗8一抛丸器9一运载机构10一翻转吊具11一回转台车12一电缆卷筒13一磁分离器14一提升机15一提升机16一平台17一平台18一平台19一电气20一除尘系统21-螺旋输送器22-螺旋输送器23一振动输送器24一振动输送器
