那天在客户的钢结构厂房里站着。

看着工人戴着防护面罩，握喷枪的手一直在抖。

砂子打在钢板上的声音像下冰雹，整个车间全是灰。

我问厂长，你们就一直这样干？

厂长摊开了手，说道，不如此又能如何呢，十几个工人进行两班倒，一天最多也就干百来吨，而且还除得不均匀，漆喷完过了两个月就出现返锈的情况了。

这话听着耳熟。

其实在制造业里摸爬滚打这么多年，谁还没吃过这亏。

U型钢这东西，论截面形状比H型钢复杂得多。

内侧的圆弧槽、外沿的翻边，全是除锈的死角。

普通的抛丸机根本打不到位，弹丸射进去就弹出来，跟没打一样。

最后的焊接面全是氧化皮，喷漆根本挂不住。

不少老板就硬撑，要么人工打砂要么干脆不管。

但后来呢？客户投诉，返工赔钱，名声也臭了。

无地基省钱吗

说实话，干咱们这行的最讨厌的就是设备进场要挖坑打基础。

抛丸机那玩意儿，动辄就要埋下去一两米深。

混凝土要浇、钢筋要扎，等个把月才能用上设备。

工期不等人啊！

后来我才知道有一种设备叫无地基通过式抛丸机。

直接摆地面上就能用，省了五到八万的基础费。

钢结构厂房的混凝土地面本来就硬，承重够就直接放上去。

从订货到生产，前后不到两周。

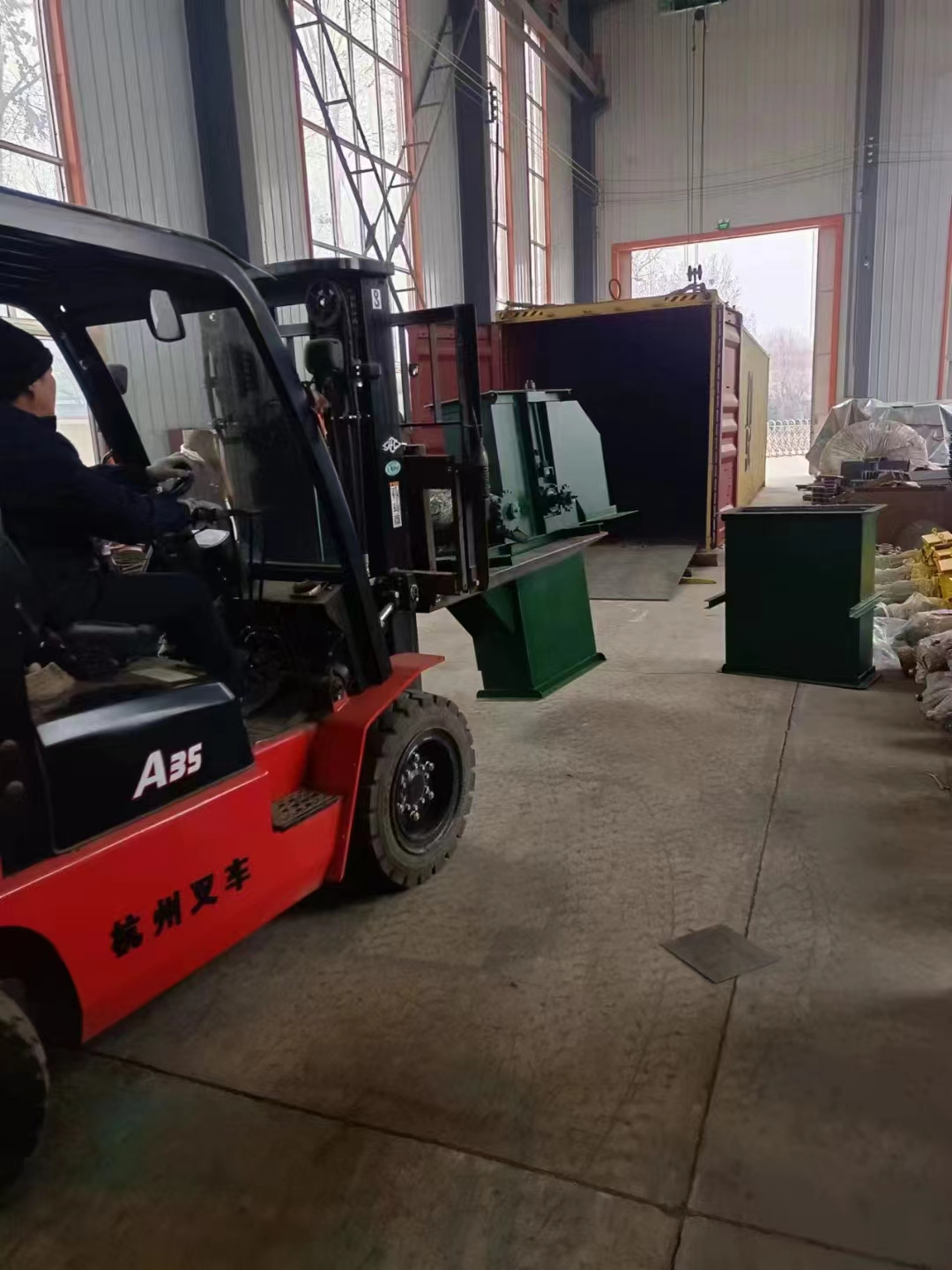

而且设备搬厂也方便，铲车一叉运走了。

不像传统的那种，挖了坑就钉死了，搬家等于报废。

U型钢打砂机能打哪些材料

不只是U型钢。

我问厂家那人，他说啥型材都能打。

H型钢，C型钢，工字钢，角铁，方管，圆管，全部放进机器运行一回便洁净。

关键是能处理6到18米的长料，一般的辊道输送根本吃不住。

一台机器顶五六个工人。

但前提是抛头的位置得对。

U型钢内侧存在着圆弧面，普通抛丸机难以触及到该圆弧面，需要多安装几个抛头，将抛头角度调整好。

我见过有人买了便宜货，抛头全装在顶上。

结果打U型钢的时候，底部和侧面全是黑的。

那跟没打有啥区别？

粗糙度不均匀怎么办

打砂不是为了好看，是为了让漆能挂得住。

国家标准除锈等级分Sa1、Sa2、Sa2.5、Sa3。

钢构架部件在进行喷漆之前，通常时候最少要达到Sa2.5级的标准，这意味着要将那种占据95%以上比例的氧化皮以及铁锈全部打掉，其呈现出来的表面状态是灰白色的，并且还略微带有一些金属光泽。

而且，粗糙度需要被控制在40到75微米的范围之内，要是过于光滑，那么漆就无法挂住，要是过于粗糙，那么就会浪费底漆。

可实际生产中呢？

好多设备打出来是“花脸”，深一块浅一块。

抛丸嘴堵了就出现条纹，像是被猫抓过。

除锈等级达不到，质检把钢尺一碰掉渣。

喷完底漆漆膜厚薄不一，过个雨季就从薄的地方开始爆皮。

这些坑我都踩过。

检查一下抛丸器的叶片磨损程度，还有砂料投放量。

系统打磨参数要根据U型钢规格去调。

大截面的放慢速度多打几次，小截面的跑快些别把钢打穿了。

流量阀压力的设定非常关键，调好了整根钢打出来都一个色。

抛丸机除尘器故障

干过打砂的都知道，这行最大的问题是灰。

抛丸机运行的时候室内粉尘浓度能达到几百毫克每立方米。

有的老设备除尘管道接口漏风，灰全往外冒。

车间打扫卫生的跟扫雪似的，一天扫八遍都不够。

问题是除尘效果不好直接影响环保检查。

这两年查得严，动不动就停工整改。

除尘器运行中主要就那几个问题。

风机接反了。

其实有时候是电闸跳了以后接错线，害得整个系统负压没了。

滤筒堵死了。

因為清理未及時，致使除塵效率大幅降低，含塵氣體無法排出，全部堆積在設備之中。

密封胶条老化了。

设备震动一下就把管道接口震松了，到处漏灰。

趁夜班停机的时候做个全面检查。

滤筒该换就换，别省那两三千块钱。

管道接口全部打胶密封，尤其是弯头和法兰连接处。

每天打多少吨

有人说每小时处理2吨U型钢那是吹牛。

我信，但也不全信。

小机器处理薄板肯定达不到。

倘若规格为200毫米的U型钢，其厚度处于4至6毫米之间，那么要配备22千瓦的抛头。

输送速度调到每分钟两米，一小时下来就是两吨多。

有些大功率设备参数显示每小时可处理20到80吨钢结构。

管若直径极大亦或称H型钢，8平米至10平米之清理面积，当然能够达成。

但实际情况得看工件尺寸，太小了反而效率低。

于我所做过的项目里头，针对于中小型的U型钢结构件而言，选择辊道式通过式抛丸机这件事是最为划算的。

进料出料顺溜，维修也简单。

大型的才用悬链式，但那得配备空中循环轨道。

磨料消耗太快

干过打砂的人最心疼的就是钢丸用得跟喝水似的。

刚买的钢丸三四天就没了，一查满地都是铁渣子。

以前怎么也想不通，后来才看出门道。

抛丸机里的风选分离器调得不好，好钢丸和烂钢丸没分开。

全部的磨料混在一起回收，好的坏的都在里面打。

损耗率高得吓人，一个月光钢丸就多花近万块。

我调过机器以后发现真不同了。

分离器的风门不能全开，吸力太大了把好丸也吸走了。

也不能全关，不然杂质分离不出去。

得找到一个合适的点，让分离效果最佳化。

还有抛头叶轮转速太高也容易把钢丸打碎了。

调慢一点，打到表面一看，反而匀了。

U型钢打砂后多久上漆防锈

U型钢打完砂时间一长就会生锈，尤其是空气湿度大的时候。

去年国庆节，厂里一批U型钢打完砂放了两天没来得及喷漆。

结果表面全都黄了，得重新再来一遍。

白花了人工和电费，还延误了交货。

操作要求一般打完砂四个小时内必须喷涂底漆。

最好随打随喷，中间别有过夜停工。

我现在的做法是让喷涂线紧跟着打砂机走。

钢材刚从机器里出来，经过吹扫干净了直接进喷漆房。

一套下来非常流畅，不再生锈浪费工。

而且车间湿度必须控制好。

超过85%的时候抛出来的钢表面全是水膜附着的状态。

空气太潮水汽凝结在钢表面直接影响底漆附着力。

打砂机放在车间干燥的那一侧，进风口避免对着大门开。

打砂机吵不吵

这噪音确实大，别说睡觉了，站旁边说话都听不见。

但跟人工喷砂比起来，抛丸机那点噪音真不算啥。

人工喷砂的时候整个车间九十多分贝，工人戴耳塞都不行。

时间久了听力受损，好多老工人都得靠助听器过日子。

封闭式的抛丸清理机噪音小多了，大概在75分贝左右。

室体钢板厚的地方还贴了隔音棉，能把噪音降一些。

把机器放在独立的隔音房里更好，车间外面基本听不到声音。

工人操作的时候也不受干扰，不用扯着嗓子喊了。

不过该戴耳塞还是得戴，安全第一。

买了机器一定要保养好。

护板这东西别小看，厚钢板配锰钢板材最耐用。

易损坏的、处于设备热区的护板，被换成ZGMn13材料，其耐磨寿命可达一万七千小时。

贵是贵一点，但省去了三天两头换护板的麻烦。

每当到了需要更换护板的那个时候，就得停止机器运行，停止工作，那些工人只能闲呆在那儿，如此这般把这笔账计算下来，结果会更亏。

该花的钱真不能省，二手机器买回来到处是毛病。

我记得在包头一个工地，老板图便宜买了台改装的二手打砂机。

上个月验收的时候发现抛丸室漏砂严重。

衬板磨损导致钢板被弹丸打出了深坑。

抛头里面叶片裂了，抛射的弹丸到处飞，根本没法正常使用。

现在好了，天天停产修理，合同拖了一个月，客户天天催。

U型钢打砂机多少钱

价格这事儿最敏感。

小型款式，起步价格为六万，中型的呢，价格在十来万，至于那种带全自动化生产线的大型高配设备，其价格是几十万。

其实相比人工成本，两三年的工资就回本了。

一台自动打砂机顶十个人工，一年人工费就得三十多万。

而机器用五年没问题，怎么算都有账。

别贪便宜，看到两万多的抛丸机直接绕道走。

一台抛丸机的电机就得一两万，抛头总成也值近万块。

两千块怎么可能买到能用的机器，那纯属上当。

给技术方案的厂家是靠谱的，会免费做物料实验，并告知你实际效果怎样。

他们深耕打砂机行业多年，对不同工件的处理方式都很清楚。

只是当下存有厂家能够进行非标定制啦，是针对U型钢的形状去单独设计抛头的排列布局呢。

这样做出来的设备没有清理死角，打一遍就彻底干净。

我朋友去年定了一台，现在一直用得好好的。

记得去看设备试机的时候带上自己厂里的废料。

让他们当场运行一下，观察抛头的位置到底对不对。

设备好不好，一开机就知道。

别光听销售讲，他们说的可能跟实际不符。

U型钢打砂机买回来不是为了给自己添堵的。

开吊装梁按一下启动键。

除锈效率提高几倍，人工成本省了，而且整个车间干净整洁。

钢材从机器里走出来亮亮的，那种成就感真的强。
