履带式抛丸机结构图
文章出处：本站
编辑：抛丸机发表时间：2015-05-22
履带式抛丸机由抛丸室、门升降机、抛丸器总成、螺旋输送器、提升机、分离器、供丸系统、维修平台、履带传动系统、除尘系统等组成，见图1.
2. 1、清理室：
室体由钢板、型材焊接而成，内部可能受到弹丸抛打的部位衬有特种耐磨护板。室体两侧及后壁设有检修门，用来检查、调整和更换履带。
2. 2、履带传动系统：
整条履带由履带板及左右链环栓接而成。履带板用45号钢焊接而成，左右链环材料为铸造高锰钢。

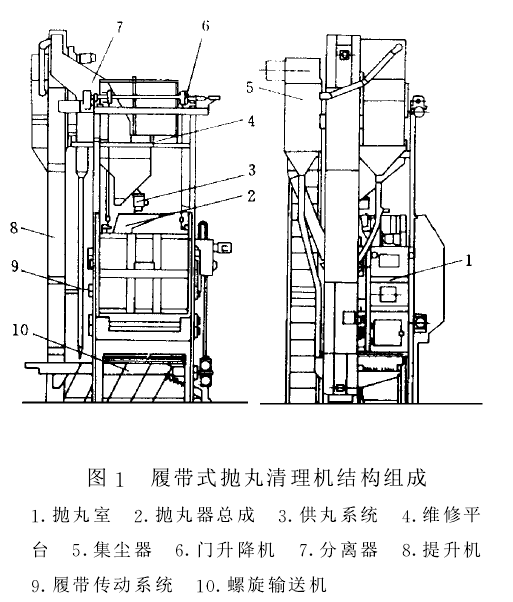

图1履带式抛丸清理机结构组成
1.抛丸室2.抛丸器总成3.供丸系统4.维修平台5.集尘器6.门升降泪L 7.分离器8.提升机9.履带传动系统10.螺旋输送机
履带由一台轴装式圆弧齿圆柱蜗杆减速器直接驱动，带动工件翻转，使工件得到全而清理。
