吊钩式抛丸机由哪些部件组成？各部件起到什么作用
文章出处：
编辑：抛丸机发表时间：2026-08-24

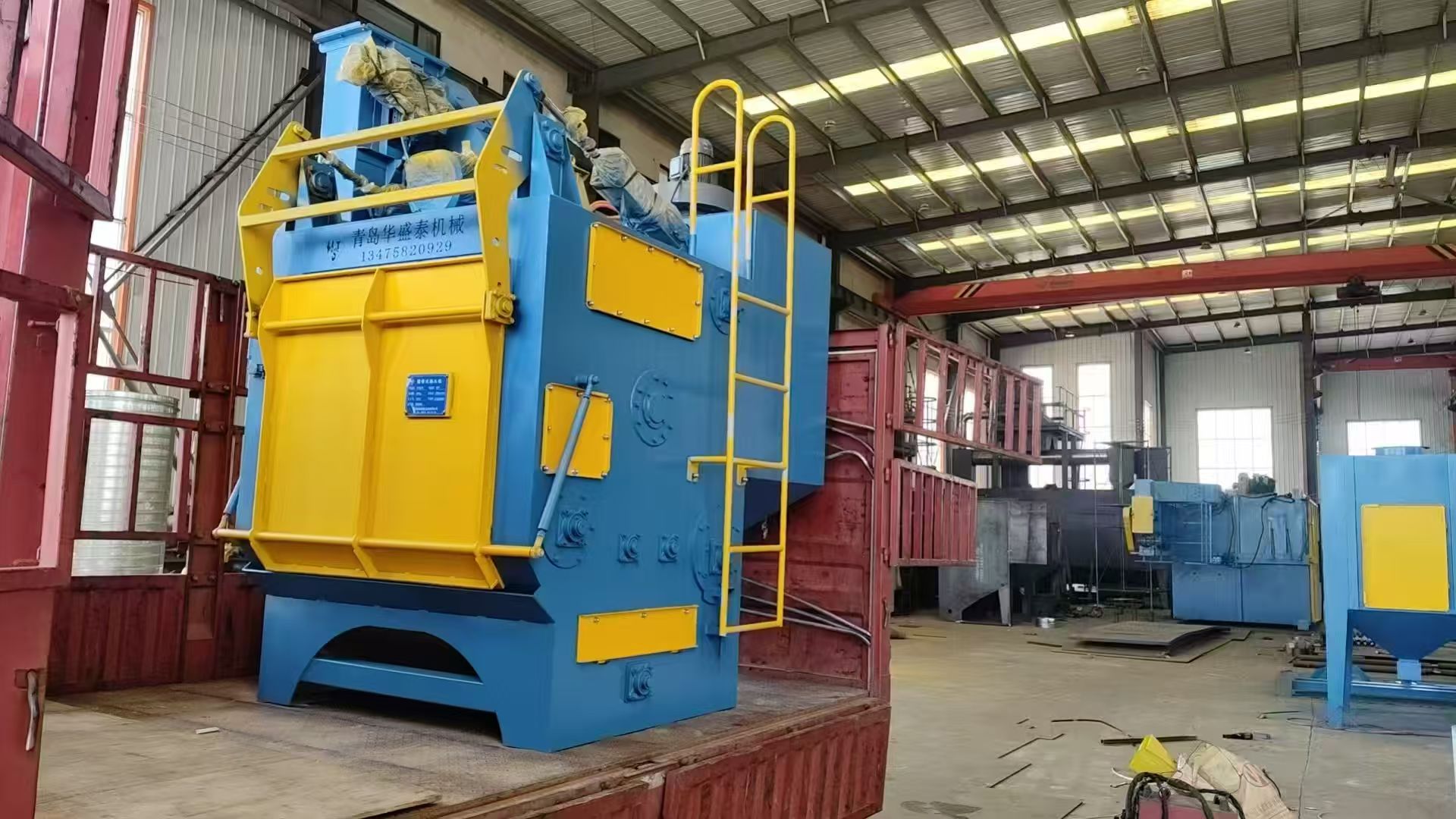

吊钩式抛丸机是大型异形构件、焊接件、铸锻件表面除锈、除氧化皮、去焊渣以及表面强化的主流设备，依靠吊钩悬挂工件悬空作业，可规避工件磕碰损伤，广泛应用于工程机械、钢结构、压力容器、铸造锻造等行业。整套设备由多个子系统协同配合，每一个部件都承担专属功能，共同保障设备稳定、安全、高效完成抛丸清理作业。
一、吊钩悬挂输送系统
该系统是工件承载与转运的核心单元，主要包含行走轨道、电动葫芦、吊钩本体、自转旋转机构。
- 行走轨道与电动葫芦：实现吊钩带动工件在上下料工位与抛丸室之间移动，完成工件进出腔室。双吊钩机型可以实现一边清理、一边装卸工件，有效提升生产节拍。
- 吊钩本体：采用高强度钢材制作，承载待处理工件，分为单吊钩、双吊钩，根据工件重量选型。
- 自转旋转机构：带动吊钩与工件在清理室内 360° 旋转，让弹丸可以覆盖工件各个面，消除清理死角，保障清理均匀度。
二、抛丸清理室
抛丸室为钢板型钢焊接而成的封闭腔体，是工件抛丸作业的主要空间，包含室体外壳、耐磨防护衬板、密封大门、观察窗、底部集料漏斗。
- 外壳：整机主体框架，隔绝弹丸飞溅、降低作业噪音；
- 耐磨衬板：高锰钢或耐磨钢板，安装在室体内壁，抵御高速弹丸冲击磨损，衬板模块化设计，磨损后便于更换，保护室体主体；
- 密封大门：工件进出通道，保证作业时腔体密闭，防止弹丸、粉尘外溢；
- 底部集料漏斗：将击打后的弹丸集中汇集，送入下方螺旋输送机构。
三、抛丸器总成（设备核心部件）
抛丸器是产生高速弹丸的动力来源，由驱动电机、叶轮、分丸轮、定向套、叶片、壳体组成。
电机带动叶轮高速旋转，弹丸经过分丸轮、定向套分配后，依靠叶轮叶片获得极高动能，高速击打工件表面，完成除锈、清砂、应力强化。定向套角度可以调整，改变弹丸抛射区域；叶片属于易损件，需要定期检查更换。设备可根据工件大小配置 2‑7 台抛丸器，多角度布置，实现工件全域清理。
四、弹丸循环分离系统
整套系统实现弹丸回收、输送、杂质筛分、合格弹丸循环再利用，由螺旋输送器、斗式提升机、风选分离器、储丸料仓、供丸闸门构成。
- 螺旋输送器：布置在抛丸室底部，把掉落的弹丸、氧化皮碎屑输送至斗式提升机进料口。
- 斗式提升机：将混合弹丸物料垂直提升输送至上部分离器。
- 风选分离器：利用风选原理，把破碎弹丸、铁锈、型砂杂质分离排出，完好合格弹丸落入储丸仓继续使用，减少耗材浪费。
- 储丸料仓与供丸闸门：储存弹丸，闸门控制弹丸供给抛丸器的流量，调节抛丸作业强度。
五、除尘系统
一般采用脉冲布袋除尘器，连接抛丸室与分离器除尘接口。抛丸作业产生的铁锈粉尘、破碎丸料微尘被负压吸入除尘器内部，粉尘被滤袋截留，洁净空气向外排出，保障车间环境，满足环保排放要求，同时降低腔室内粉尘浓度，提升工件清理可视度。
六、电气控制系统
包含 PLC 控制柜、操作按钮、急停保护、各电机联锁保护装置。整套设备实现一键启停，吊钩行走、工件自转、抛丸器、提升机、除尘系统联动控制，设置过载、缺相、安全门联锁保护，出现异常自动停机，保障操作人员与设备安全。可以设置抛丸时长、旋转速度等工艺参数，实现标准化作业。
FAQ
Q1：吊钩式抛丸机最容易损耗的部件是哪些？
A：抛丸器叶片、定向套、分丸轮、室内耐磨衬板属于高频易损件，长期受弹丸冲击磨损，需要定期检查磨损情况，及时更换，避免出现设备损坏。
Q2：双吊钩对比单吊钩吊钩式抛丸机优势是什么？
A：双吊钩机型可以一个吊钩在室内抛丸清理，另一个吊钩在室外装卸工件，无需停机等待上料，有效提升整体生产效率，适合批量工件生产。
Q3：分离器效果变差一般会带来什么问题？
A：分离器失效会造成破碎弹丸、铁锈杂质混入合格弹丸中，清理效果下降，易造成工件表面粗糙度异常，同时会加速抛丸器叶片磨损，增加配件损耗。
Q4：吊钩旋转不转，主要排查哪些部位？
A：优先检查自转驱动电机、传动链条、电气控制线路，查看是否存在过载卡滞，工件超重也会造成自转机构无法正常运转。
Q5：设备作业粉尘外泄，主要什么原因？
A：除尘系统风量不足、除尘滤袋堵塞、室体大门密封损坏、检修口密封不严，都会造成粉尘外溢，需要依次排查密封件与除尘器工况。
本文来源青岛华盛泰抛丸机：https://www.qypaowanji.com/paowanjiyuanli/11476.html
